1. FM可以是安全门或防火门，但在结构图中表示防火门。防火门的等级为A，B，C，例如A FM08。这意味着门宽为80厘米的A级防火门。
在结构图中有一个门窗表，只看门窗表即可。由于房屋结构，配件和材料的多样性，为了简化绘图，“标准”状态指定了一系列代表建筑物的图形符号。这样的图形符号，例如建筑符号，卫生设备和建筑材料，称为图例。
为了使图像更易于阅读，“国家标准”还定义了许多符号。
扩展数据：首先，轴编号建筑结构定位轴是建造房屋时砌筑墙，泄漏的柱梁和安装组件的建造和定位的基础。
对于支撑荷载的主要构件，例如墙，柱，梁和屋顶桁架，必须绘制并编号定位轴以确定其位置。
对于未装卸的舱壁和辅助载荷构件，可以绘制其他轴。在某些情况下，可以绘制其他轴，而无需直接显示它们与附近的定位轴之间的尺寸。
根据“国际”规定，定位轴用细线表示。
轴数字圆被一条细实线包围，直径通常为8 mm至10 mm。
细节是10毫米。
轴号写成一个圆圈。
轴编号的原理如下。平面上的水平数字是阿拉伯数字，从左到右书写。
垂直数字从底部到顶部用拉丁大写字母书写。拉丁字母的三个字母I，O和Z不应与数字1、0和2混淆。
在更简单或更对称的房屋中，平面图轴号通常显示在图的下方和左侧。
对于更复杂和不对称的房屋，您还可以标记图表的顶部和右侧。
附加轴的数量可以分数表示，分母表示先前轴的数量，分子表示以阿拉伯数字表示的附加轴的数量。
在绘制细部时，如果细部适用于多个轴，则必须同时显示每个轴的编号。
定位轴可以采用分区号，描述格式可以参考“国家标准”的有关规定。

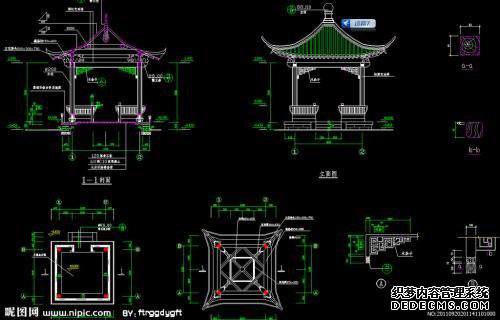

其次，高程符号建筑设计显示建筑物的高度与整体尺寸不同，并且高程标有高程符号。
在一般平面，平面，高程和剖面中，零件的高度通常由高程符号表示。按参考点的高程有两种：绝对高程和相对高程。
绝对海拔是在中国青岛附近的黄海零海水平上测量的。建筑物总平面中的外层和道路限制点的高度通常通过绝对高程来度量。绝对高度以米/厘米为单位。
相对标高，也称为建筑物标高，是建筑物主要地面高度的标高。
高程值以米为单位，通常标有3个小数位（整个平面为2位数字）。
“建筑物”图中的标高数字表示端面值。
如果高程号前面有“ 1”，则表示端面小于零高程。
如果数字前没有符号，则表示它高于零位。
